一、用途與特點

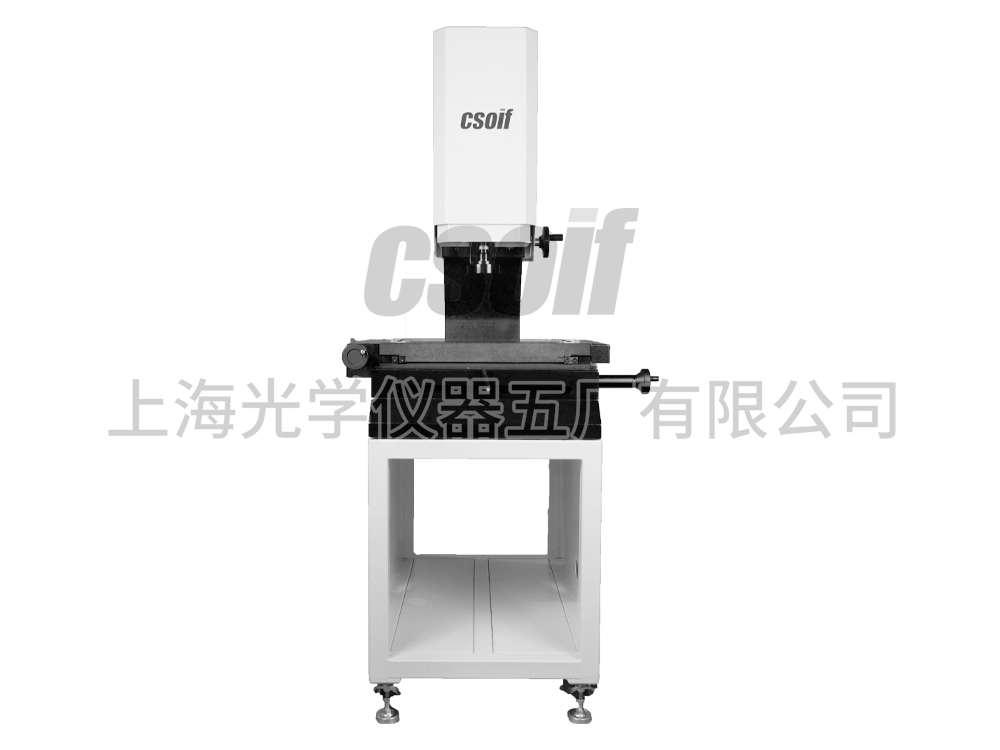

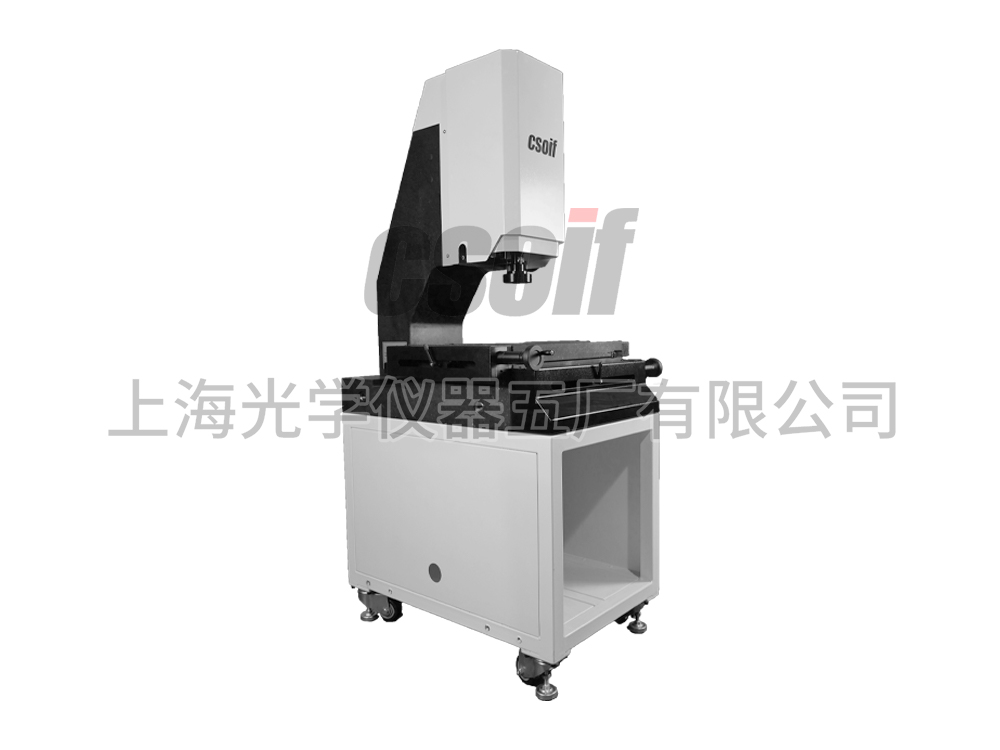

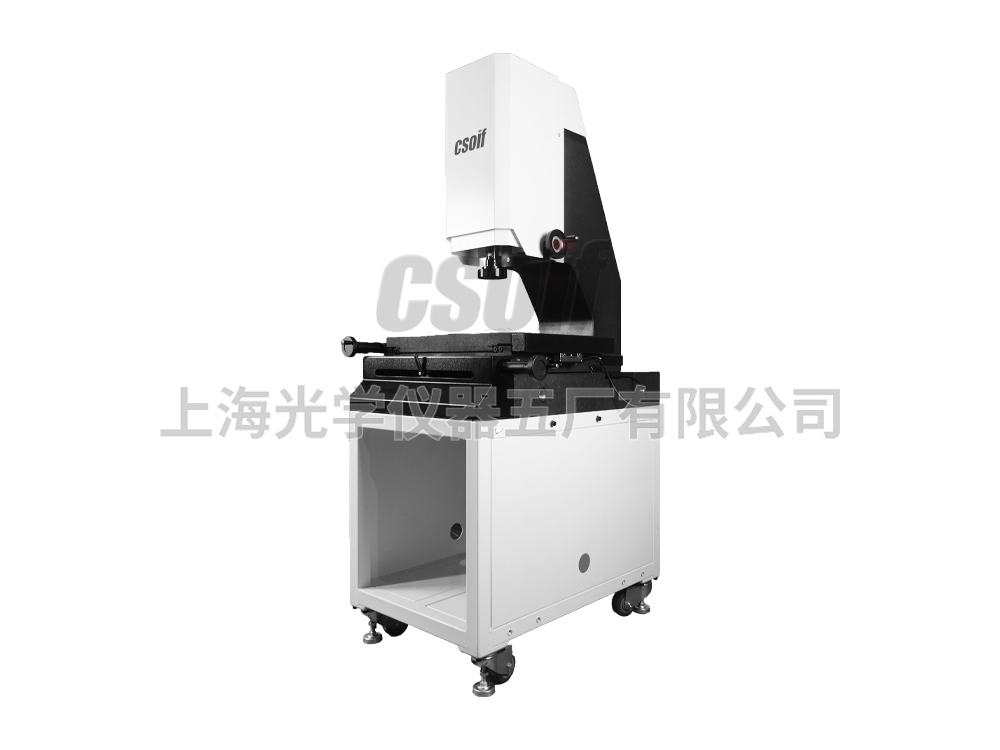

SV系列影像量?jī)x適用于普通測量工具無法測量的領域，如尺寸微小的鐘表、彈簧、橡膠、礦石珠寶、半導體、五金、模具、電子行業、精細加工、不規則工件等的測量。還可以繪制簡單的圖形，繪制測量畸形、復雜和零件重疊等不規則的工件，檢查零件的表面糙度和檢查復雜的電路板線路。
SV系列影像量?jī)x操作簡便，測量方便，繪圖簡單，精確度高，易學易懂，描邊過程可以任意調整，直到滿意為止，可以將所畫圖形輸入 AutoCAD中，成為完整的工程圖。
二、規格參數
儀器型號 | SV2010 | SV3020 | SV4030 | |
工作臺 | 大理石臺面尺寸 | 360×260 | 460×360 | 560×460 |
玻璃臺尺寸 | 239×139 | 339×239 | 439×339 | |
運動行程 | 200×100×100 | 300×200×200 | 400×300×200 | |
外形尺寸約 | 610*×610×830 | 670×810×1540 | 820×930×1550 | |
儀器重量 | 150 | 275 | 375 | |
測量與瞄準系統 | 攝像機：康斯德數碼相機 | |||
目鏡（×）:1/0.5（選配） | ||||
變焦物鏡倍率：0.7~4.5× 物方視場：3.5/7~0.5/1.1mm | ||||
顯示器總倍率：30/18~200/120× 數顯解析度：0.001mm | ||||
X，Y坐標值錯誤≤（3+L/150）μm （L為被測長度單位：mm） | ||||
照明：表面光源與投射光源均用LED，亮度可調 電源：220V（AC），50HZ，30W | ||||
三、技術參數
主機 | 全花崗石立式結構 |
工作臺底坐 | 花崗巖平臺，穩定性好，不會隨時間溫差而變形 |
立柱 | 花崗巖立柱，穩定性好，不會隨時間溫差而變形 |
光柵尺 | 標配0.001精度。 |
導軌 | 交叉導軌 |
鏡頭 | 標配：PMS |
放大倍數 | 30/18-200/120倍(選配) |
表面光 | LED可調光源，自動機可以分區控制 |
底燈 | LED可調光源，同軸光源，同行業先過水平 |
軟件 | INS/XCYQ2.5(選配) |
控制系統 | 自制系統 |
影像系統 | 康斯德數碼相機 |
電腦 | 專用高配電腦 |
工作臺 | 自制 |
四、儀器軟件功能介紹
1. 尺寸測量：角度、直徑、半徑、點到線的距離、兩點間的距離、兩圓偏心距、圓心距、圓心到邊的距離、R角等。
2. 形位公差：測量工件的真圓度、真直度。
3. 標注功能：能像CAD一樣完整的標注所有尺寸。
4．繪圖：多點畫線、多點畫圓，計算機自動捕捉，從而提高精度，減少人為誤差，修改功能讓您的繪圖隨心所欲。
5. 逆向工程：可將實時影像中的實際工件外形進行描繪，形成完整的工程圖。
6. 拍照功能：可將實時影像保存為JPEG格式，亦可將帶繪圖尺寸的實時影像保存為JPEG格式。
7. R角功能：獨特的取圓弧R角方式，減少人為誤差。
8. 客戶坐標：可在實時影像中實際工件自行設定坐標原點及X軸方向，無需擺正，即可測量工件上任何線性尺寸，標注坐標位置。
9. 資料統計：您將測量之?dāng)?shù)據輸出進行分析。
10．鳥瞰圖：可觀察已繪出的工件圖形，具有類似CAD的放大縮小功能，并能在全圖中進行尺寸標注，與影像中的標注同步。
11．自動捕捉圖形線條的各節點：可以自動捕捉線的起點、中點、端點，兩線交點圓心等節點。
12．NURBS曲線：可根據產品外形的不規則曲線畫出樣條曲線。
