一．簡介

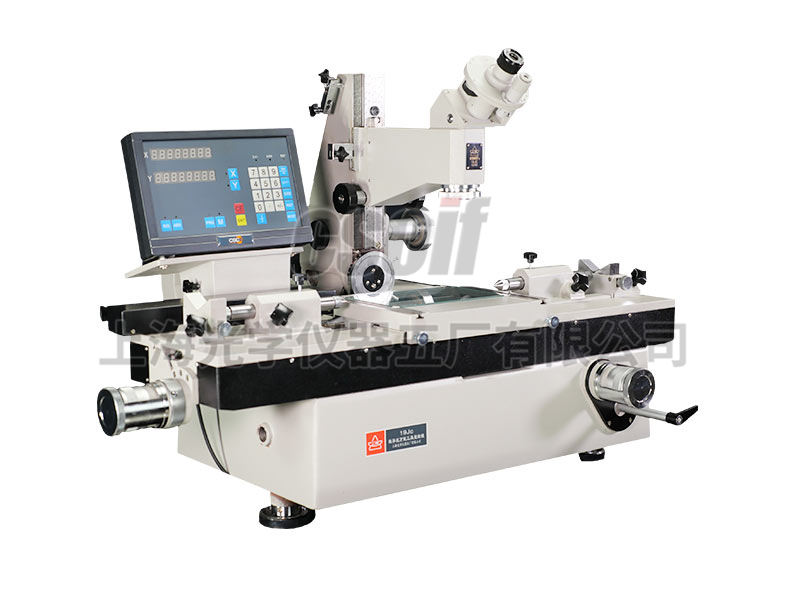

19JC數字式萬能工具顯微鏡是本公司專業生產幾十年的經典計量檢測儀器，是19J系列產品中的基礎機型。幾乎包容了所有幾何量檢測的一切手段，儀器功能全、精度高及操作簡便、經久耐用，是精密機械行業的常規裝備，也是各級技術監督、計量檢測部門的有效檢測依據，是科研、教學領域的得力助手。
19JC采用光柵細分和數字化技術，具有讀數直觀和一致性好等特點，提高了工作效率，進一步擴大了使用范圍。
儀器的數顯表有數據輸出接口，可擴展連接二維數據采集器及計算機測量操作系統，升級為19JPC微機型萬能工具顯微鏡。
二．儀器主要技術規格
| Ｘ、Ｙ坐標 | 測量范圍： | 200×100㎜ | 分辨率： 0.0001㎜ |
| 瞄準顯微鏡 | 升降行程： | 120㎜ | |
| 力臂傾斜范圍： | 左右各15度 | 分度值： 10′ | |
| 照明光闌調節范圍： | φ3～φ32㎜ | 分格值： 1㎜ | |
| 測角目鏡 | 角度測量范圍： | 360° | 分度值： 1′ |
| 輪廓目鏡 | 角度測量范圍： | ±7° | 分度值： 10′ |
| 圓弧分劃板： | 曲率半徑： | R0.1～100㎜ | |
| 螺紋分劃板： | 普通螺紋螺距 | t = 0.25 - 6㎜ | |
| 梯形螺紋螺距 | T = 2 - 20㎜ | ||
| 光學分度頭 | 測量范圍： | 360° | 分度值： 1′ |
| 光學定位器 | 測頭直徑： | Φ3±0.1㎜（實際直徑值的極限檢定誤差不大于0.5μm） | |
| 測量力： | 0.1±0.03N | ||
| 最大測量深度 | 15㎜ | ||
| 玻璃工作臺 | 玻璃臺面尺寸： | 215×130㎜（外形尺寸：268×225㎜） | |
| 頂針架 | 最大夾持直徑： | Φ100㎜ | |
| 最大夾持長度： | 被測件直徑 ≤ 55㎜時： 750㎜ | ||
| 被測件直徑 ＞ 55㎜時： 600㎜ | |||
| 高頂針架 | 最大夾持直徑： | Φ180㎜ | |
| 最大夾持長度： | 600㎜ | ||
| V形架 | 左V形架前后調節范圍： | 前后各5㎜ | |
| 右V形架高低調節范圍： | 向上15㎜；向下3㎜ | ||
| 最大承載量 40㎏ | |||
| 物鏡放大倍數標志值Tag | 1× | 3× | 5× | |
| 總放大倍數Total | 用測角或輪廓目鏡 | 10× | 30× | 50× |
| 用雙像目鏡 | 15× | 42× | 65× | |
|
物方視場 （㎜） | 用測角或輪廓目鏡 | φ20 | φ6.6 | φ4 |
| 用雙像目鏡 | φ13 | φ4.7 | φ3 | |
|
工作距離 （㎜） | 用測角或輪廓目鏡 | 81 | 90 | 65 |
| 用雙像目鏡 | 47 | 85 | 63 | |
三、儀器精度
溫度要求
⑴工作室的溫度應為20±2 ℃；
⑵ 工作室的溫度變化每小時≤0.5 ℃；
⑶ 被測件和儀器的溫度差≤0.5 ℃
在滿足所規定溫度要求的條件下，儀器有如下保證：
①X 、Y 坐標 用玻璃毫米分劃尺進行檢定時，儀器的最大不準確度：（1 + L / 100）μm 式中L = 測量長度 單位：㎜，儀器的分劃尺按修正表進行修正時：X向不大于0.0035㎜，Y向不大于0.0025
② 測角目鏡 測量角度的最大不準確度： 不大于1′
③ 雙像目鏡 合像的不穩定性： 不大于0.0005㎜，合像的不正確度： 不大于 0.001㎜
④ 光學分度頭 最大不準確度： 不大于30"
⑤ 光學定位器 測量的不穩定性： 不大于0.001㎜，測量的不準確度： 不大于0.0015㎜
四、儀器重量、外形尺寸
主機凈重： 約250㎏
主機外形尺寸：（X×Y × Z）：980 ×1020 ×640
