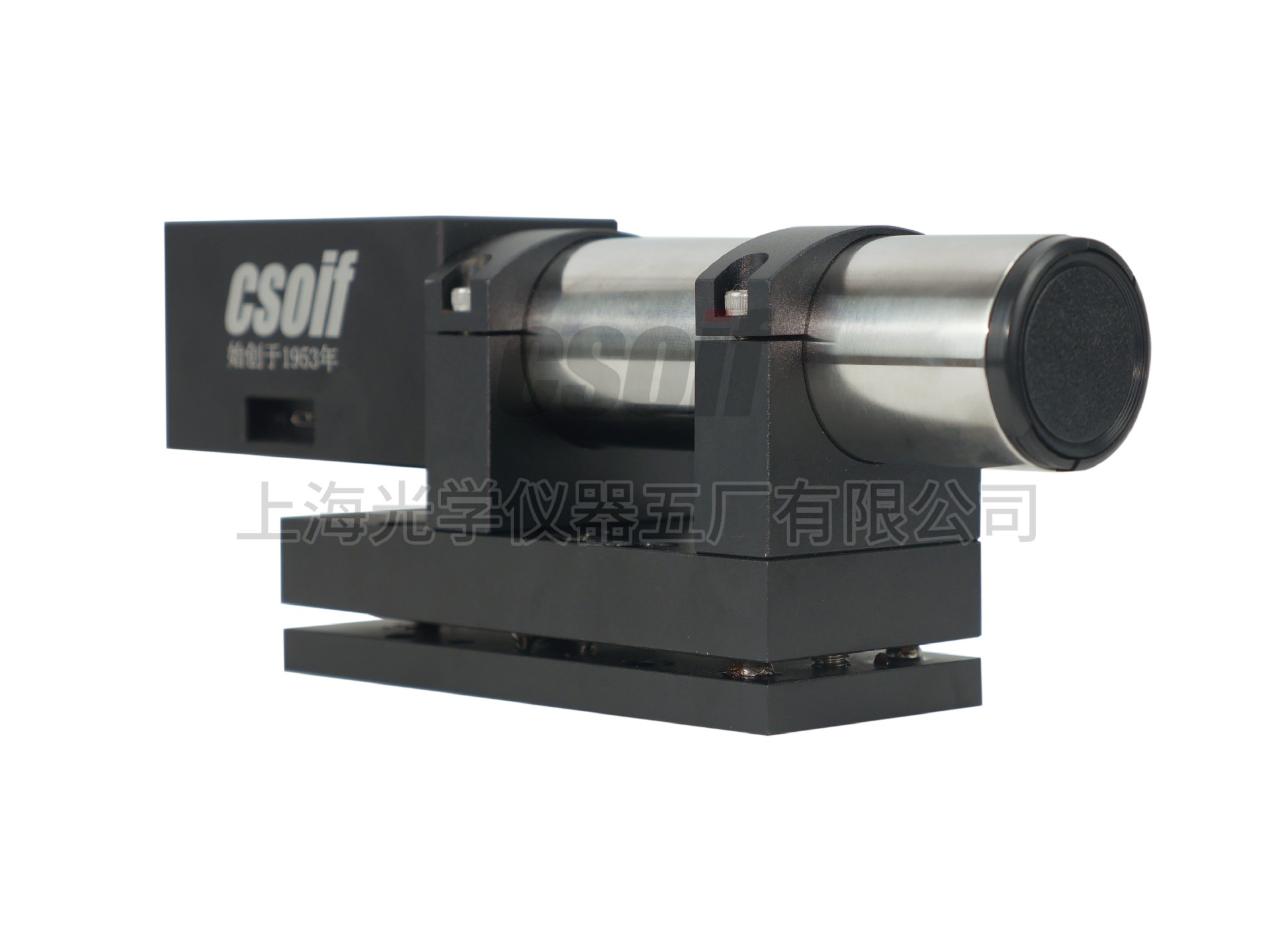

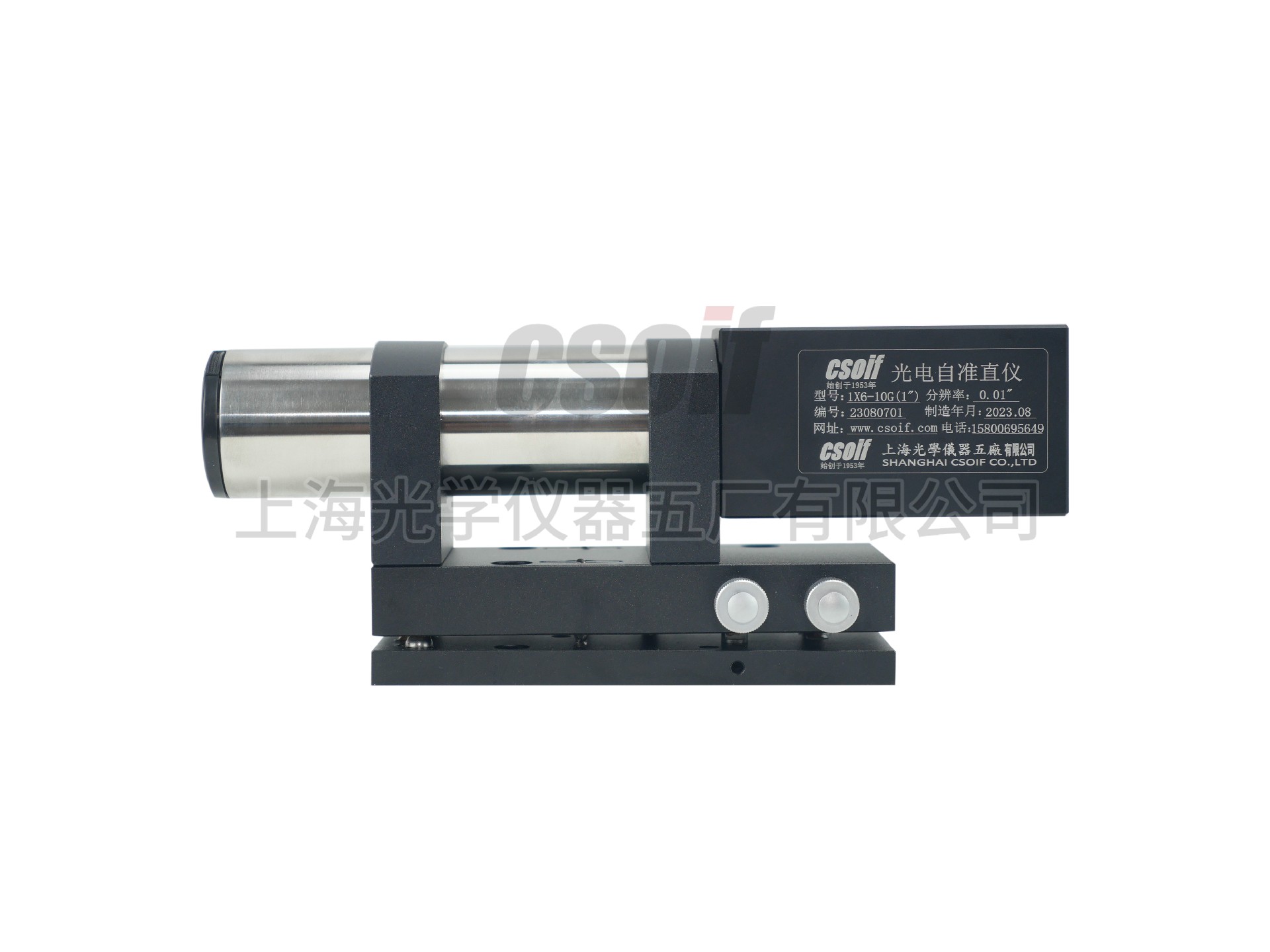

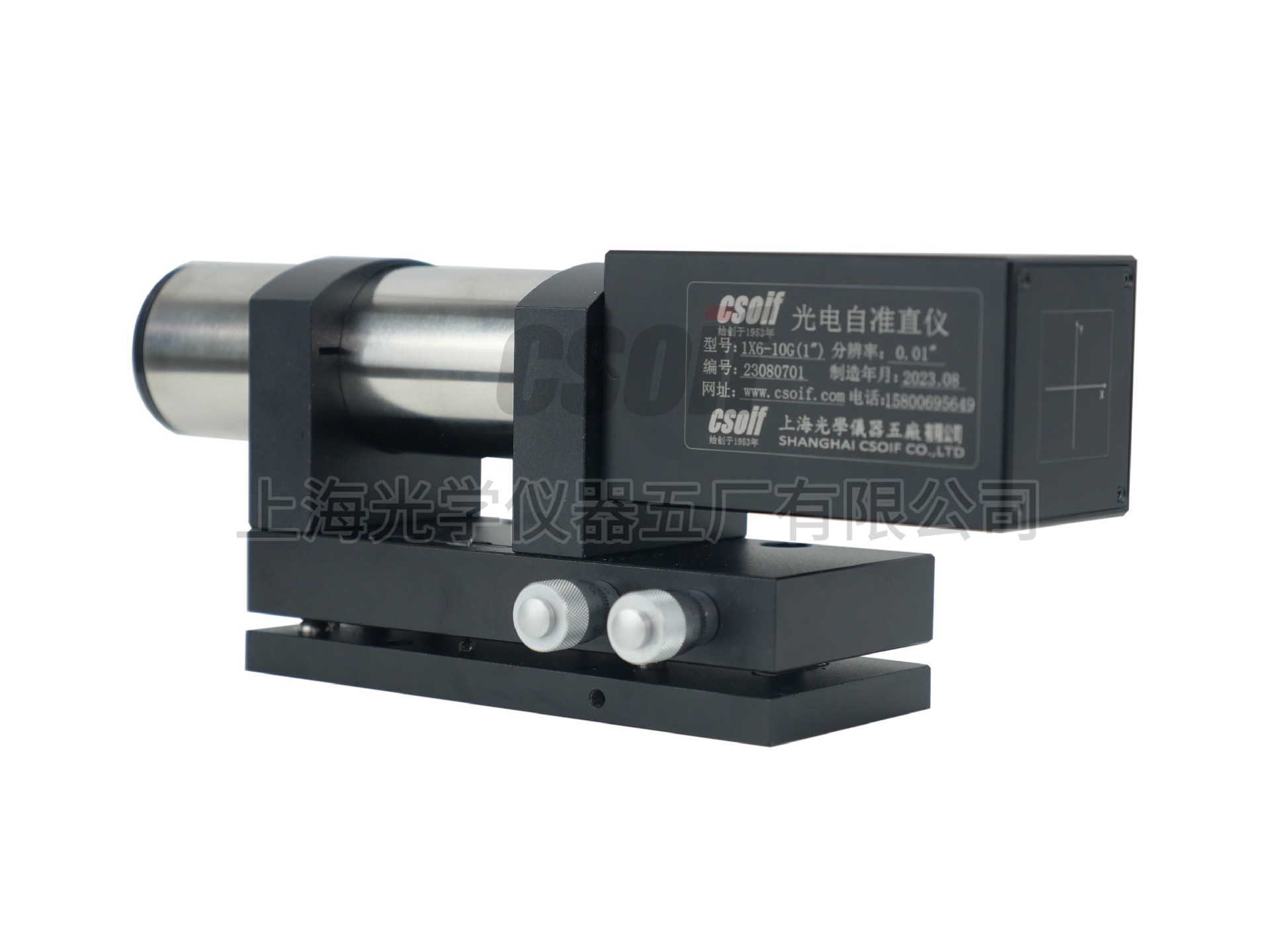

自準直儀是一種用于檢測平面反射鏡微小角度變化的光學測量儀器，從功能上理解，自準直儀是將準直儀（或平行光管）和準直望遠鏡結合為一體的一臺儀器。自準直儀通常由光源、分劃板、分光鏡、物鏡以及望遠接收部分構成，光學自準直儀的望遠接收部分由分劃板和目鏡組成，通過人眼觀測并結合機械測微裝置完成測量，光電自準直儀的望遠接收部分則由光電傳感器完成接收和測量。

一、產品特點：

1.電腦USB供電，解決供電線束困擾

2.高靈敏度傳感器，結合該儀器的光路結構使得設備可測量最小反射面到φ3mm (未鍍反射膜K9玻璃)

3.高精度傳感器，分辨率達0.001″，且具有超大視場測量范圍

4.采用高穩定性冷光源，避免測量過程由于燈泡發熱帶來的誤差，采用便攜式模塊光源組，后續更換光源更方便

5.可實時看到多個反射像，便于找像，并支持多目標數據輸出（多目標數據輸出為選配配置）

6.具備相對測量及絕對測量兩種工作方式

7.X,Y兩軸角度同時測量，并實時轉換為兩個方向線性值，保存每個點數據實時更新直線度數據

8.配備測控軟件可實現無線測量，單人通過遙控控制即可完成測量

9.具有多種直線度評定方法（最小包容區域法、最小二乘法、兩端點連線法），可選擇從近到遠或從遠到近測量直線度

10.具有直線度測量拼接功能，突破設備測量距離限制，可測量無線長度直線度

11.測量結果可直接導出到外部文件（.csv格式）,便于儲存及讀取

12.通訊接口可支持labview、C語言等

二、產品適用：

1、用于機械零部 件形位公差的測量；1.須滿足 GB/T 1958-2017《產品幾何技術規范    (GPS)幾何公差 檢測與驗證》、GB/T 17421.1- 1998《機床檢驗通則 第 1 部分 :在無負荷或精加 工條件下機床的幾何精度》對直線度、平面度、 垂直度、平行度的測試要求。

2、功能：測量直線度、平面度、垂直度、平行度

3、炮筒、圓滾等內外圓同軸度測量；

4、安裝自準直（自動角度調校）;

5、光學（角度測量）;

6、位置監測（角度）;

三、主要技術參數：

四、產品配置：
